產品名稱：
                     NI LABVIEW 項目式實訓系統
                                      ----八路競賽搶答器系統
一、設備配置

          1、配備亞克力外殼，方便實驗室存放及保管。
           2、下位機 ：純數字電路時序控制，數碼管顯示。
         3、上位機 ：NI -myDAQ 數據卡IO采集 。
         4、提供  （a）底層硬件資源實訓包，包括原理圖。
                        （b）上位機NI labview 數據采集實訓教程，包括完成項目所需控件及完整VI。
         5、 本系統重點考核點為對labview上位機編程的IO時序知識點的掌握和巧妙應用。

二、項目介紹

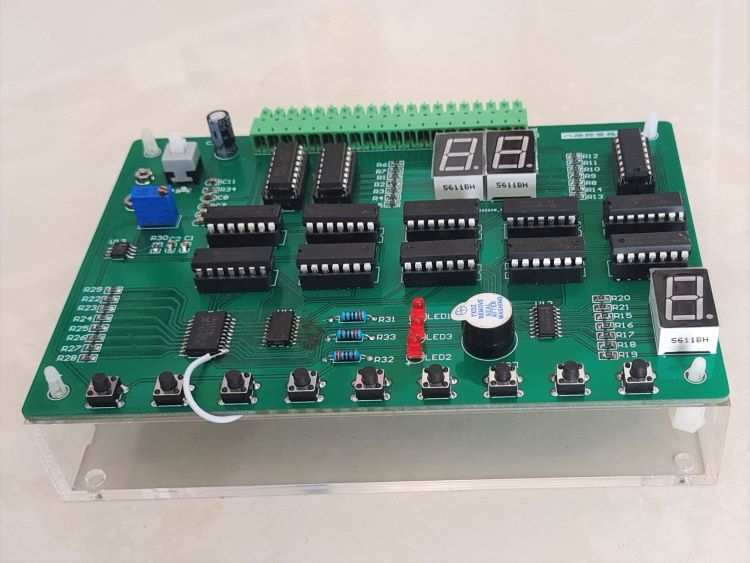

       1、硬件功能：
             本電路具有搶答器和定時功能（定時時間為30S）。
            當節目主持人啟動“復位”鍵后，定時器立即減計時，并用顯示器顯示，指示燈指示。參賽選手在設定的時間內搶答，搶答有效，定時器停止工作，顯示器上顯示選手的編號和搶答時刻的時間，并保持到主持人將系統清零為止。如果定時搶答的時間已到，卻沒有選手搶答時，本次搶答無效，系統報警，并封鎖輸入電路，禁止選手超時后搶答，時間顯示器上顯示“00”，選手號顯示“0”。
          (1)    電源電路工作正常：
                  電路板接通5V電源后，按下SW電源開關后，按下清零復位鍵，電路開始工作。
         (2)    555振蕩電路工作正常：
                 調節電位器RP1，測量U13（3腳）波形頻率為1.5Hz的方波（誤差允許±5%），時鐘LED1閃爍。
         (3)    數碼管顯示正常：
                按下清零開關，倒計時開始后，DS1、DS2數碼管從“29”開始倒計時，一次減少一個數，直至“00”；在數碼管“29~00”倒計時器件，代表開始的LED3指示燈一直點亮，數碼管倒計時顯示“00”時，開始LED3指示燈熄滅，停止LED2指示燈點亮，蜂鳴器報警。
        (4)    搶答電路正常：
              按下清零開關，在數碼管顯示“29~00”期間，按下S1~S8任意按鍵，DS3數碼管會顯示選手號對應的按鍵號，并可以鎖存，鎖存時，停止LED2指示燈點亮，蜂鳴器報警，此時按下S1~S8任意按鍵，數碼管都不再改變顯示，倒計時也會停止在按鍵按下的那一時刻。每次按下清零開關，電路都可重新倒計時，按下S1~S8都可重新選擇。

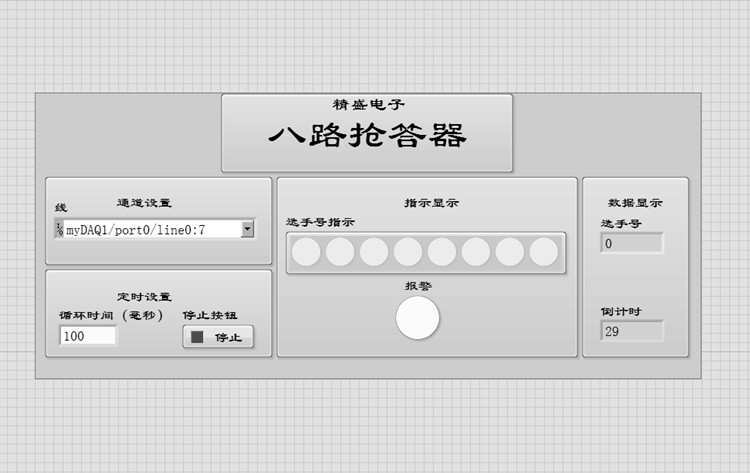

       2、軟件功能
             1、配置采集卡端口及DAQ助手采集類型。
             2、上位機讀取采集卡IO數據，并用波形圖表顯示。
             3、 NI myDAQ采集卡IO口時序處理。
             4、上位機對硬件采集的數據進行處理并動態實時顯示。
