LABVIEW項目--WIFI通訊控制節能燈系統
顏色：
重量：
長度：
產品描述：產品名稱： NI LABVIEW 項目式實訓系統 ----wifi控制節能燈系統一、設備配置 &n
產品名稱：
NI LABVIEW 項目式實訓系統
----wifi控制節能燈系統
一、設備配置
1、配備亞克力外殼，方便實驗室存放及保管。
2、下位機 ：單片機控制，wifi模塊。
3、上位機 ：NI -myDAQ 數據采集 + wifi通訊方式。
4、提供 （a）底層硬件資源實訓包，包括原理圖及程序。
（b）上位機NI labview 數據采集實訓教程，包括完成項目所需控件及完整VI。
（c）wifi控制在labview 軟件中的端口設置及應用教程指導。
二、項目介紹
1、硬件功能：
(1) 線路板接通電源后，5V、3.3V電源電路正常后，將S3撥動開關撥至左方，讓光敏電阻無效，通過S2按鍵讓LED4綠燈處于熄滅狀態。
(3) 無線控制節能小燈的工作原理是讓wifi模塊作為TCP的服務端，通過電腦wifi連接，以及在Labview軟件中創建TCP客戶端，能實現電腦與線路板上wifi模塊的通信功能。當TCP服務端與客戶端連接成功后，可以進行數據傳輸。在此線路板中，單片機已寫入相關數據協議，當服務端接收到客戶端發送的字符‘A’時，線路板LED1黃燈會點亮，HL1燈泡會跟隨LED1黃燈的狀態。當服務端接收到客戶端發送的字符‘B’時，線路板LED1黃燈會熄滅，HL1燈泡會跟隨LED1黃燈的狀態。

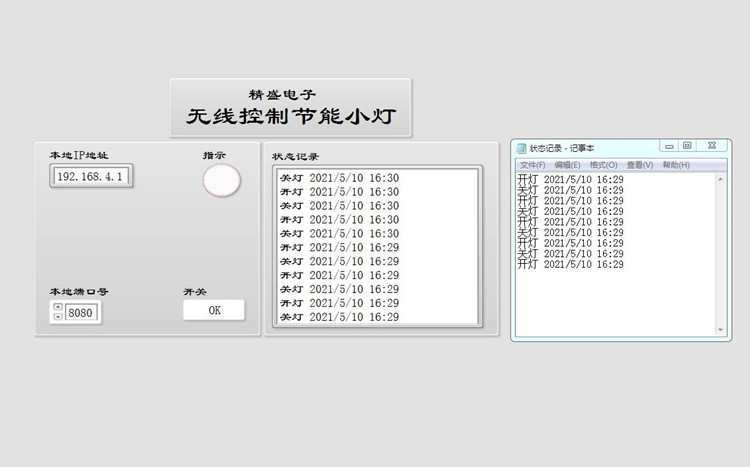

(4) 界面開關控制：在LED4綠燈熄滅的狀態下，打開界面開關，線路板上LED1點亮，此時界面上指示燈也會點亮；關閉開關，線路板上LED1熄滅，此時界面上指示燈也會熄滅。
(5) 狀態記錄：每次改變狀態都可以記錄顯示的狀態。輸出文件為文本格式，字符串顯示的格式為：開燈/關燈 年-月-日 小時：分。例如（關燈 2021-01-01 01:01）。
2、軟件功能
1、配置wifi通訊端口數據，并在labview中配置IP地址。
2、上位機讀取wifi數據，并用使用數據信號控制相應控件。
3、 NI myDAQ采集卡采集硬件傳感器數據。
4、上位機對wifi及硬件采集的數據進行處理并動態實時顯示。
5、讀取系統工作狀態，記錄并存檔。
